Emisario submarino de alivio de aguas de tormentas

Descripción

La UTE germano-israelí MAX Bogl WuWa BAU y ELECTRA INFRAESTRUCTURAS HOFREY HASHARON es el ejecutor de las obras, contratado por IGUDAN (Asociación de Infraestructura Ambiental Región Dan) uno de los principales organismos responsables de la planificación del agua, la gestión de los recursos en el dominio público hidráulico en Israel. Se trata de un Proyecto de construcción para la implementación de un nuevo emisario submarino que recibirá las aguas residuales de la ciudad de Tel-Aviv durante la época de tormentas. Este nuevo emisario remplazará a un emisario existente que se encuentra dañado, el cual será demolido una vez la construcción se complete.

La longitud del emisario es de 1,000 m. con las siguientes características:

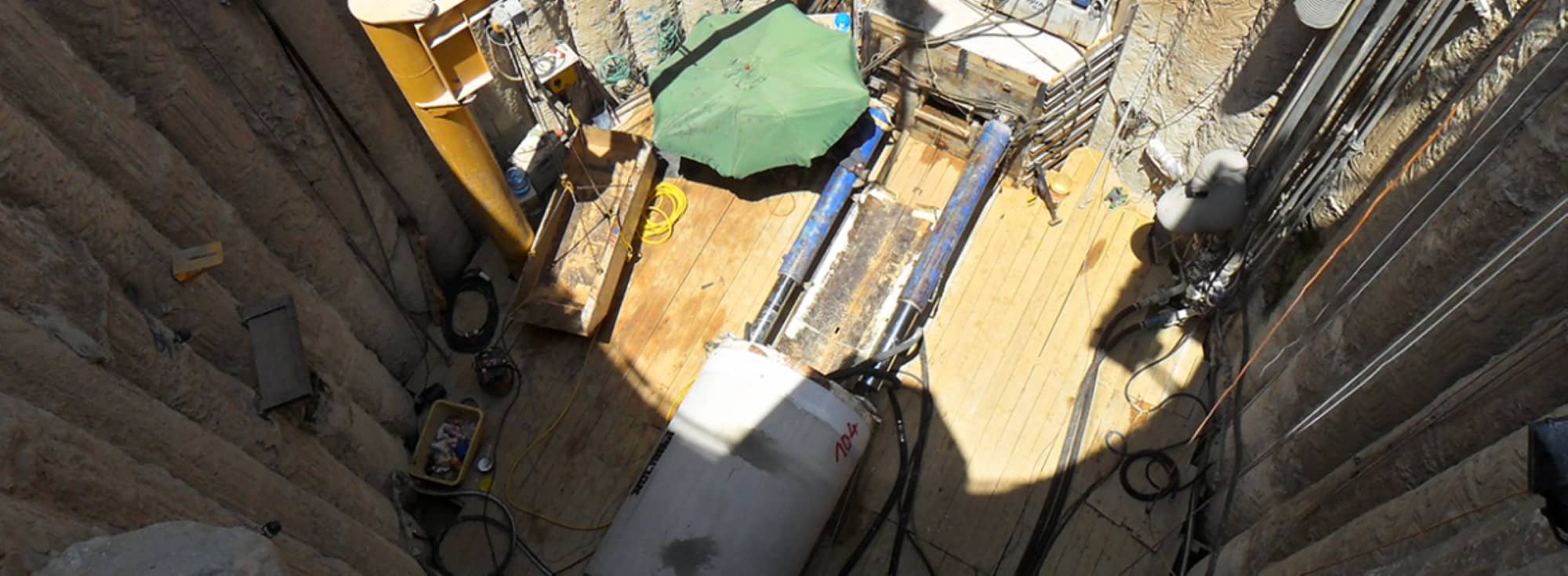

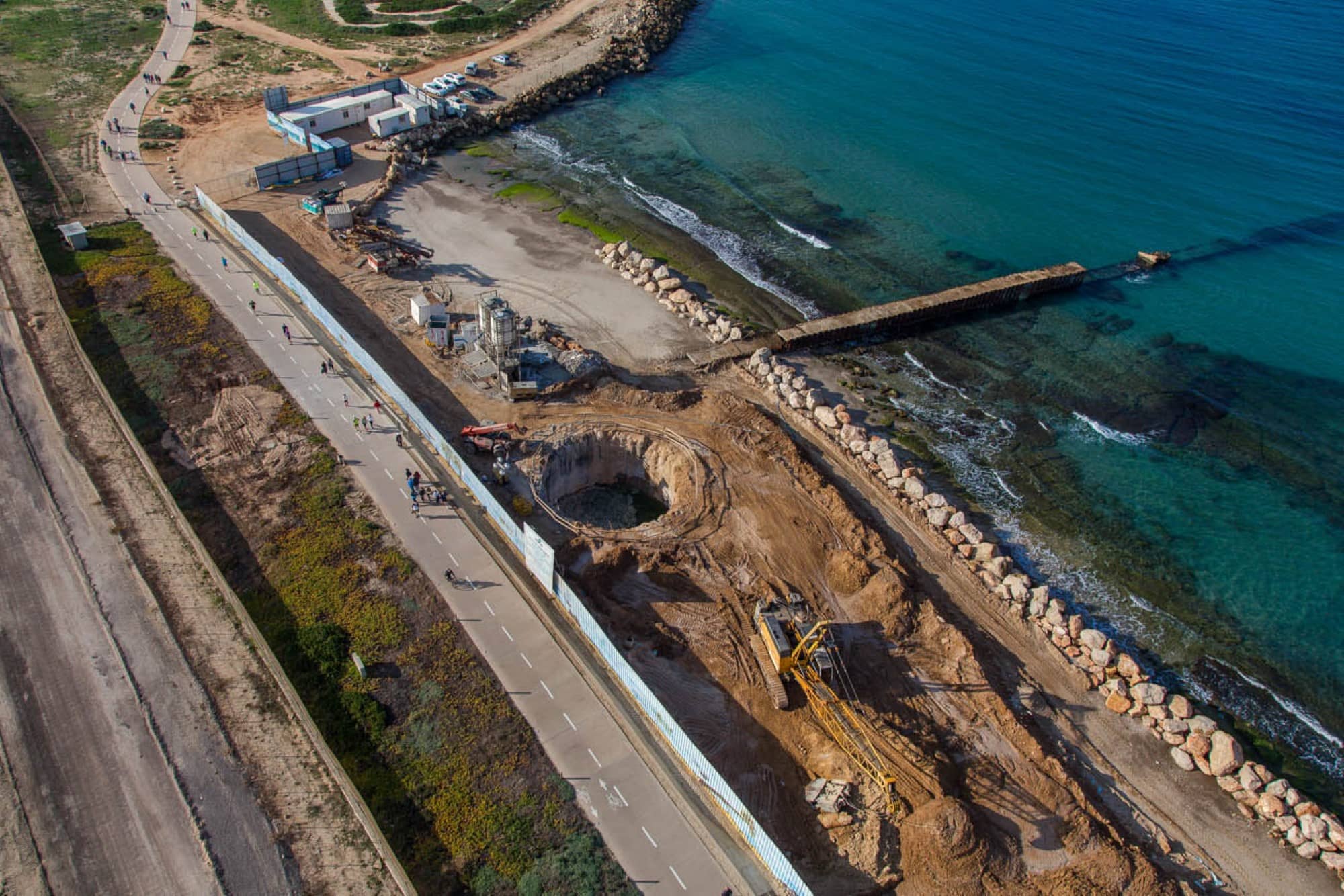

  • Pozo de hinca con un diámetro interior de 12 m y profundidad de 12 m.
  • Hinca de tubería con diámetro interior de 1,600 m de hormigón y 550 metros de longitud.

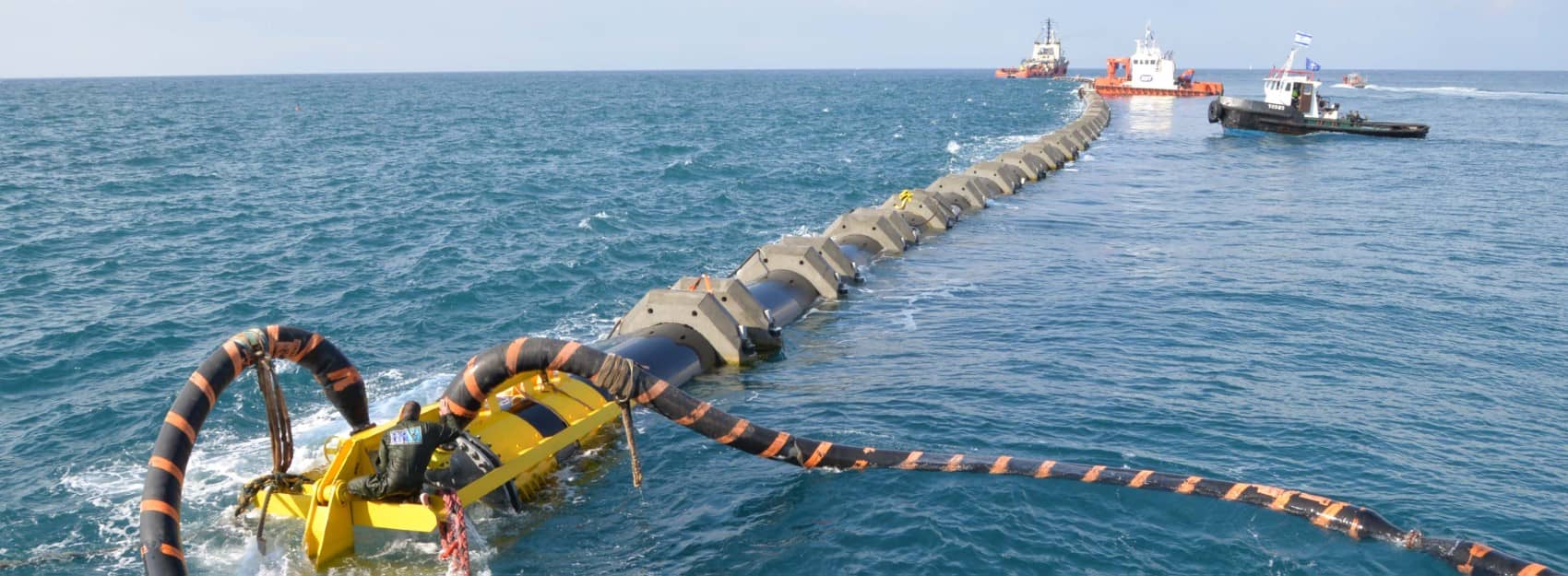

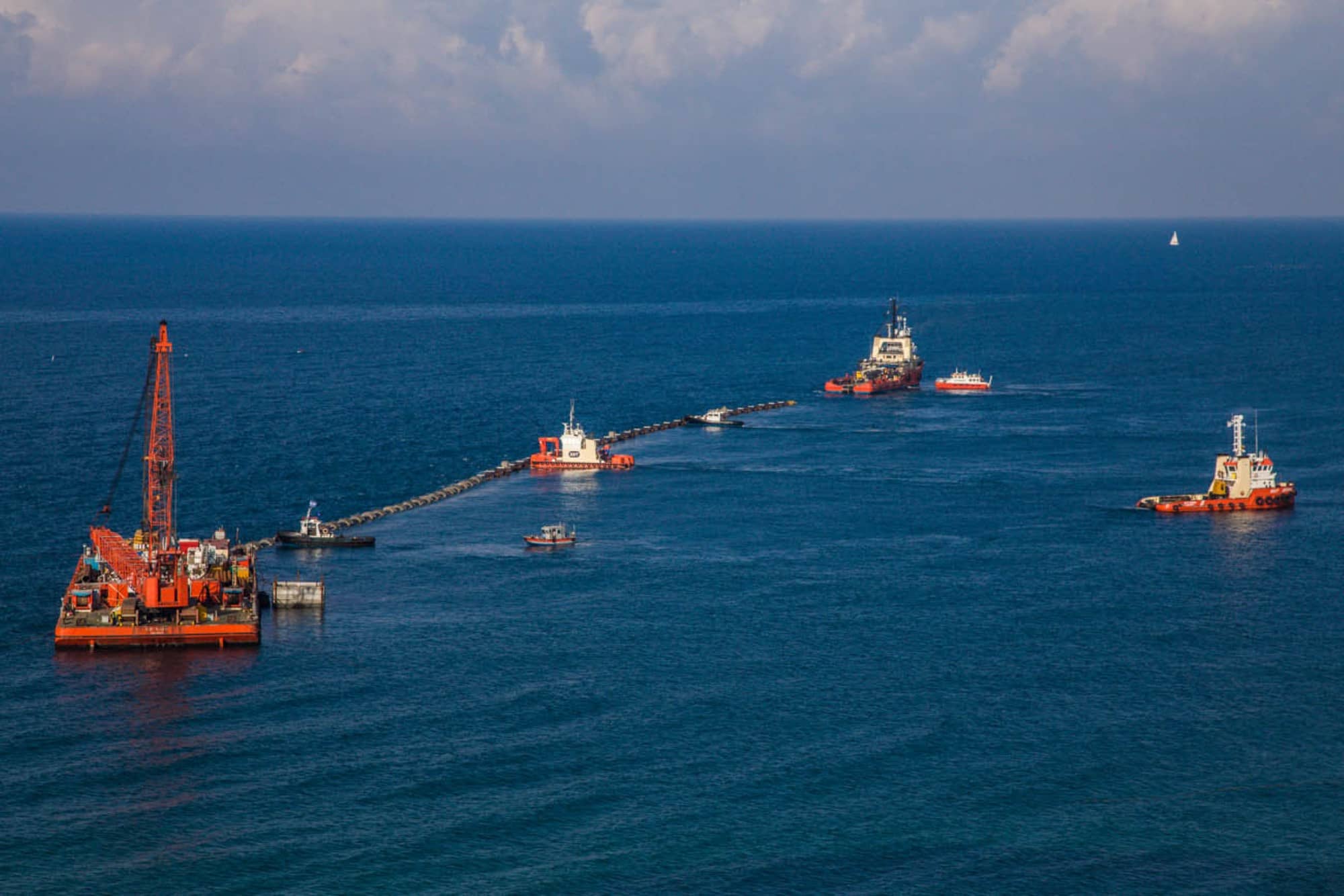

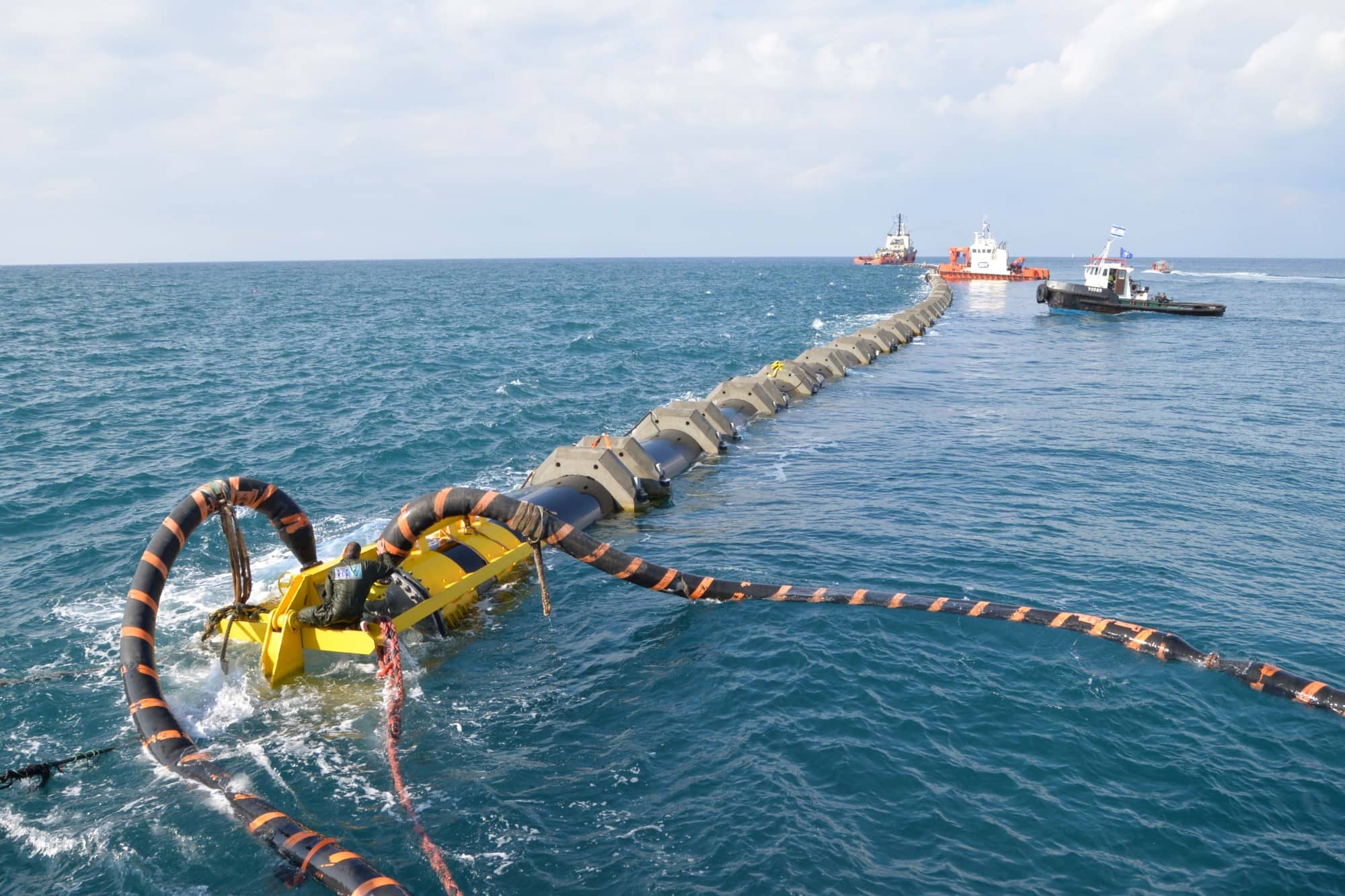

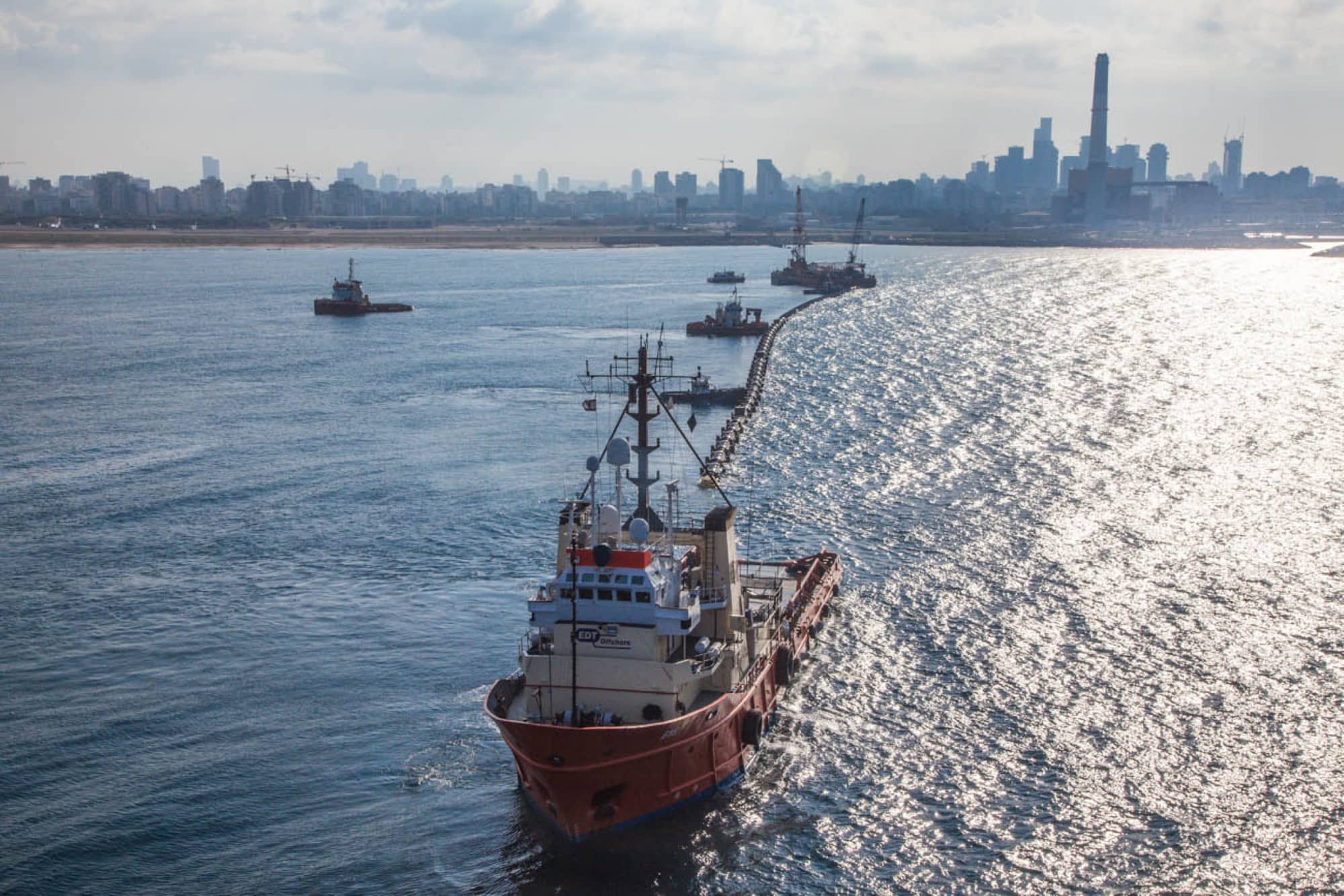

  • Tubería de HDPE de diámetro interior 1,600 y 400 metros de longitud, el cual será instalado por la técnica de “controlled sinking”.
  • Parte terrestre del emisario en tubería de 1.6-1.8 m GFP con una longitud de 50 metros para la conexión con el emisario terrestre existente.

La dificultad del proyecto radica en la necesidad de salvar una altura de trabajo de alrededor de 7,50 m por encima del suelo, lo que significa que la hinca de tubería se debe realizar con un método de construcción especial y costoso. La duración de la obra se estima en 18 meses desde el comienzo de la misma.

Funciones desarrolladas

  • Redacción de Proyecto de Ejecución.
  • Diseño y cálculo del pozo de hinca.
  • Diseño y cálculo de las tuberías de hinca, conexiones, tramos y demás elementos constructivos
  • Diseño y cálculo de pesos de hormigón para la tubería de Polietileno.
  • Estudio de estabilidad del emisario submarino.
  • Diseño y cálculo de la sección “on-shore” del emisario.

Proyecto

Emisario submarino de alivio de aguas de tormentas en Tel Aviv.

Promotor

JV MAX BÖLG International SE – Electra Infrastructures/Hofrey Hashron Ltd

Emplazamiento

Tel Aviv. Israel.

Fecha comienzo de trabajos

Septiembre de 2013

Fecha fin de Proyecto

Enero de 2014

Longitud total del emisario

1.000 m.
